Senditæki sem hægt er að tengja með litlum formstuðli draga úr rýmisþörf
Dec 15, 2025| Smávæðing ljóssenda frá GBIC tilSFPtáknar eina af helstu breytingum í nútíma netbúnaði. Litlar-þættir stinga einingar-sem mæla um það bil helming af líkamlegu fótspori forvera þeirra-hafa í grundvallaratriðum breytt því hvernig netarkitektar nálgast rekkiþéttleika, hitauppstreymi og sveigjanleika. Hagnýtar afleiðingar ná langt út fyrir einfalda stærðarminnkun; SFP tækni gerir tengistillingar kleift sem voru bókstaflega ómögulegar með eldri sendingarstöðlum.
GBIC vandamálið sem enginn talar um lengur
Hér er málið með Gigabit tengibreyta: þeir virkuðu vel. Í mörg ár, reyndar. En reyndu að setja 48 af þeim á eitt línukort. Þú getur það ekki. 6500-röð rofar frá Cisco? Hef aldrei haft 48 porta GBIC valmöguleika. Vélbúnaðurinn rúmaði það líkamlega ekki.
SFP einingar breyttu þeirri jöfnu algjörlega. Sama rafmagnsbreytingarmöguleiki-optísk merki inn, rafmagnsmerki út-en pakkað inn í húsnæði sem gerir framleiðendum kleift að tvöfalda (stundum þrefalda) portatalningu á hvern fertommu spjaldfasteigna. Hefðbundinn 1U rofi í dag er venjulega send með 48 SFP tengi. Það er ekki markaðsfluff; það er grunn rúmfræði sem vinnur þér í hag.
SC tengiviðmótið á GBIC kröfðust meira pláss en LC tvíhliða tengin sem SFP nota. Virðist vera smáatriði þar til þú horfir á skáp og áttar þig á að þú þarft tvöfaldar rekkieiningar til að ná sömu tengingu.
Hvers vegna gagnaver varð heltekið af þéttleika
Kraftur kostar peninga. Kæling kostar meiri peninga. Fasteign í sambýli? Ekki einu sinni byrja.
Þegar rekstraraðilar í stórum stíl hófu að byggja upp innviði seint á 20. Senditæki sem tekur minna pláss er ekki bara þægilegt-það hefur bein áhrif á rekstrarútgjöld. Fleiri tengi fyrir hvern rofa þýðir færri rofa á rekki. Færri rofar þýða minni orkunotkun, einfaldaða kaðall og minni hitamyndun sem krefst virkra kælingar.
Stærðfræðin virkar eitthvað á þessa leið: rofi-útbúinn með GBIC gæti skilað 24 gígabita tengi í 1U. SFP-útbúið jafngildi gefur 48 í sama rými. Það er ekki lítil framför. Það er 2x margfaldari á portþéttleika áður en þú hefur breytt einhverju öðru varðandi arkitektúrinn þinn.
Heitt-Skipanlegt: Eiginleikinn sem allir taka sem sjálfsögðum hlut
Fólk gleymir því að SFP eru ekki bara lítil,-þeir eru mjög góðir-tengjanlegir. Þú getur kippt einum út úr virkum rofa og sett inn skipti án þess að skoppa undirvagninn. Í umhverfi sem keyrir allan sólarhringinn (sem við skulum vera heiðarlegur, er flest fyrirtækjanet þessa dagana), skiptir þetta gríðarlega miklu máli.
Valið? Áætlað viðhaldsgluggar. Niðurstöðutilkynningar. Breyta stjórnunarmiðum. Allt vegna þess að þú þarft að skipta um senditæki.
SFP einingar komu í veg fyrir þann núning. Misheppnaður 10GBASE-SR? Dragðu það, settu inn nýjan, staðfestu stöðu tengils. Gert á innan við sextíu sekúndum án þess að hafa áhrif á aðliggjandi tengi.
Hraðaþróunin sem enginn spáði að myndi haldast svona þétt

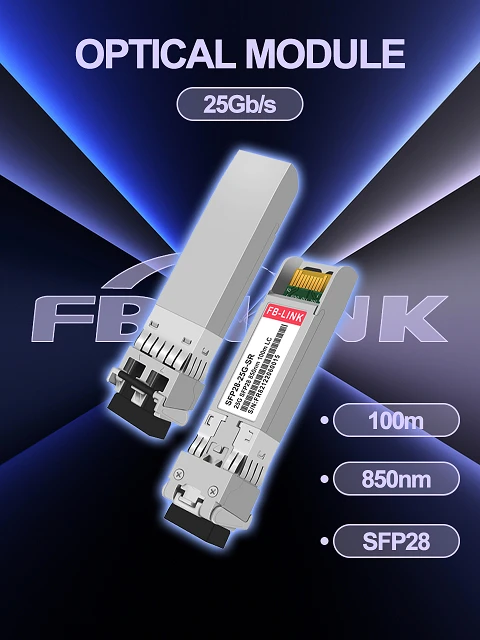

Það sem raunverulega kom iðnaðinum á óvart var hvernig SFP formþátturinn stækkaði. Upprunalega forskriftin studdi 1 Gbps-nægilegt fyrir tímabil þess. Svo kom SFP+ og ýtti 10 Gbps í gegnum sama líkamlega umslagið. Síðan SFP28 á 25 Gbps. Sama búrstærð. Sama LC tengi tengi. Sama heita-skiptamöguleikinn.
Þessi afturábak eindrægni skiptir meira máli en söluaðilar leggja venjulega áherslu á. SFP28 tengi tekur við SFP+ einingar. SFP+ tengi keyrir SFP einingar á innfæddum 1G hraða. Þú ert ekki að rífa og skipta um innviði hverrar kynslóðar; þú ert að uppfæra smám saman eftir því sem fjárhagsáætlun og kröfur segja til um.
Berðu það saman við XFP krókinn. Manstu eftir XFP? 10-gígabita senditæki sem hófst um svipað leyti og SFP+, en stærra. Vantaði meira borðpláss. Notaði meira afl í kringum 3,5W miðað við dæmigerð undir-1W SFP+. Markaðurinn talaði nokkuð skýrt: SFP+ vann. XFP er nú aðallega til í eldri uppsetningum sem hafa ekki verið endurnýjuð.
Fiber Reach án fótsporsrefsingar
SFP-einingar í stakri-stillingu ná venjulega 10 km sendingarvegalengd á gígabita hraða. Útbreiðsla-útbreiðsla ýtir því upp í 40 km, jafnvel 80 km með réttri ljósleiðara. Allt í pakka sem þú getur haldið á milli tveggja fingra.
Fjarlægðargetan á skilið áherslu vegna þess að hún sker beint við hönnun háskólasvæðis og stórborgarneta. Tengja byggingar yfir fyrirtækja háskólasvæðinu? Að keyra ljósleiðara á milli mannvirkja sitt hvoru megin við iðnaðargarð? SFP einingar sjá um þessi notkunartilvik án sérstaks mögnunarbúnaðar fyrir flestar hagnýtar aðstæður.
Margir-stillingarvalkostir eru líka til, augljóslega-1000BASE-SX vinnuhesturinn höndlar 550 metra yfir OM3 trefjum, sem nær yfir innan-byggingar í flestum arkitektúrum. En málið stendur: flutningsfjarlægð hefur ekki verið fórnað fyrir þéttleika. Verkfræðiteymið leystu bæði vandamálin samtímis.
QSFP og það sem kemur á eftir
SFP-ættin stoppaði ekki við SFP28. Quad Small Form-factor Stenganlegar einingar-QSFP, QSFP+, QSFP28-búnt fjórar akreinar í aðeins stærri pakka, sem skilar 40 Gbps og 100 Gbps heildarafköstum. Stærðaraukningin er hófleg (u.þ.b. 30% stærri en SFP) en margföldun bandbreiddar er veruleg.
Brotkaplar bæta við annarri sveigjanleika. Eitt QSFP28 tengi getur blásið út í fjórar sjálfstæðar 25 Gbps SFP28 tengingar með því að nota óvirka kaðall. Þetta er eitt búr sem býður upp á fjóra-háhraðatengla. Nethönnuðir nýta sér þetta reglulega fyrir helstu-af-stillingar til að skipta um rekki þar sem tengingar miðlara krefjast umfram tiltæk skiptitengi.
400G landamærin kynna QSFP-DD (tvöfaldur þéttleika) og OSFP formþætti. Stærri en forverar þeirra, já-hitaþvinganir knýja fram einhverja málamiðlun þegar þú ert að ýta 400 milljörðum bita á sekúndu í gegnum sjónviðmót. En stigvaxandi stærðaraukningin er áfram vandlega kvörðuð gegn þéttleikakröfum. 800G vegvísir OSFP gefur til kynna að verkfræðisamfélagið sé ekki búið að hagræða þessari málamiðlun.
Samhæfni: Höfuðverkurinn sem neitar að deyja
Engin umræða um SFP tækni er fullkomin án þess að viðurkenna læsingu söluaðila-í venjum. Cisco, Juniper, HPE-flestir helstu framleiðendur kóða senditæki sín með fastbúnaðarprófunum sem hafna „óheimiluðum“ einingum. Þriðja-ljóstækni er til á lægra verði, en innleiðing þeirra krefst stundum stjórnunarhnekkingar eða sérforritaðra EEPROM.
Fjöl-uppspretta samningurinn (MSA) sem skilgreinir SFP forskriftir skildi viljandi eftir pláss fyrir þessa hegðun. Það er tæknilega samhæft að sannreyna kóða lánardrottins eininga. Það er líka pirrandi fyrir símafyrirtæki sem reyna að staðla innkaup í ólíkum umhverfi.
Almennar SFP hafa batnað verulega. Margir birgjar þriðju-aðila bjóða nú upp á einingar sem eru for-kóðaðar fyrir tiltekna skiptapalla, sem útilokar eindrægnihöfuðverk með hóflegu hámarki á móti raunverulegum almennum valkostum. Ástandið er ekki fullkomið, en það er framkvæmanlegt.
Varmasjónarmið í þéttum dreifingum
Fleiri hafnir í minna rými þýðir meiri hiti sem safnast saman í minna magni. Þetta er ekki fræðilegt-þetta er virk hönnunarþvingun sem skiptaframleiðendur og verkfræðingar glíma stöðugt við.
SFP einingar mynda sjálfir tiltölulega hóflega hitauppstreymi. Dæmigerð 10GBASE-SR dregur undir 1W. En margfaldaðu það með 48 tengi, bættu við eigin hitauppstreymi ASIC rofans, taktu þátt í uppsöfnuðum áhrifum -búnaðar sem er festur fyrir ofan og neðan... allt í einu verður loftflæðisstjórnun mikilvæg.
Nútíma rofahönnun felur í sér háþróaða hitastjórnun: viftur með breytilegum-hraða sem bregðast við innri skynjara, heitum/köldum gangarstillingum, loftflæðismynstri að framan-til-aftan. Fyrirferðarlítið eðli SFP-útbúna kerfa gerir þessa hönnun kleift, en krefst þess líka. Þú getur ekki pakkað svona miklum tengingum inn í þetta litla pláss án þess að hugsa vel um hitafjarlægingu.
Industrial Edge málið
Ekki búa öll SFP forrit í hitastýrðum-gagnaverum. Iðnaðarnetkerfi-verksmiðjugólf, aðveitustöðvar, samgöngumannvirki-þá verða fyrir miklum hitastigi, rakastigi, titringi og rafsegultruflunum sem myndi eyðileggja neytenda-vélbúnað.
Harðgerðar SFP einingar eru til sérstaklega fyrir þetta umhverfi. Lengra rekstrarhitasvið (-40 gráður til +85 gráður), samræmd húðun á innri íhlutum, aukin EMI-vörn. Formstuðullinn er sá sami-sömu búrin, sömu tengin - en innri byggingin er verulega frábrugðin.
Þessi samvirkni skiptir máli vegna þess að hún einfaldar sparnaðaraðferðir. Aðstaða sem keyrir iðnaðar Ethernet rofa þarf ekki algjörlega sérstakt senditæki. Staðlaðar og harðgerðar SFPs deila líkamlegu eindrægni; aðeins umhverfisforskriftirnar eru mismunandi.
Þar sem við stöndum í raun
Lítil form-þætti tengjanlegur sendimóttakari, í ýmsum endurtekningum sínum, hefur orðið ríkjandi sjóntengingarstaðall fyrir netkerfi fyrirtækja. Ekki með markaðssetningu, heldur í gegnum verkfræðilega verðleika. Formstuðullinn skilar þýðingarmiklum þéttleikabótum. Hot-skiptamöguleikinn dregur úr flækjustigi í rekstri. Hraðaþróunarferillinn veitir fjárfestingarvernd yfir tæknikynslóðir.
Valkostir eru til-hafa alltaf. Föst -ljósviðmót koma algjörlega í veg fyrir sendingarkostnað. Stærri formþættir eins og CFP þjónuðu tilteknum há-bandbreiddarsviðum. En fyrir hinn víðtæka milliveg fyrirtækjaskipta, gagnaverabúnaðar og netkerfa fyrir aðgangsmiðla, eru SFP-fjölskyldueiningar sjálfgefið val.
Plássþröng réðu upprunalegu hönnuninni. Tuttugu-fimm árum síðar heldur þessi sama þvingun áfram þróun í átt að meiri bandbreidd í jafngildum eða minni fótsporum. 48 porta línukortið sem GBIC gat ekki afhent? Það er borðspil núna. Og verkfræðingarnir sem þrýsta í átt að 800G vinna innan sömu grundvallarskilyrðanna: meiri tengingu á hverja rúmeiningu, vegna þess að pláss kostar alltaf peninga og eftirspurn eftir bandbreidd hættir aldrei að vaxa.
