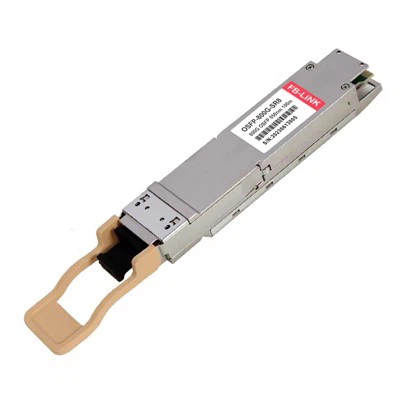

OSFP 800G SR8 MPO-12





Form Factor	800G OSFP	Hámarksgagnahraði	850Gbps (8x106,25Gbps)
Bylgjulengd	850nm	Hámarks snúrufjarlægð	30m@om3/50m@OM4
Tengi	Tvöfaldur MTP/MPO-12 APC	Fjölmiðlar	MMF
Tx Power	-4,6~4dBm	Móttökustyrkur	-6,4dBm
Power Budget	1,8dB	Ofhleðsla móttakara	4dBm
Orkunotkun	Minna en eða jafnt og 16W	Útrýmingarhlutfall	~2,5dB
Mótun (rafmagn)	8x106,25Gb/s PAM4	Mótun (sjón)	Tvö tengi 4x106.25Gb/s PAM4



800G OSFP tvískiptur-tengi tengingarsviðs senditækis

Tvíbura-tengin gera nokkrar einstakar stillingar kleift að tengja rofa við rofa, ConnectX-7 millistykki og BlueField-3 DPU. Þessir geta tengst einum tengi 400G OSFP eða QSFP112 form-factor senditæki sem notuð eru í ConnectX-7 millistykki og/eða BlueField-3 DPUs. Rafeindatækni, ljósfræði og sjóntengi eru þau sömu fyrir bæði einn port OSFP og QSFP112 form-þætti. Hægt er að nota bæði ConnectX-7 og BlueField-3 tæki með Twin port OSFP senditækjum á sama tíma með viðkomandi form-factor gerð.

• Tvöfaldur-einangrunar OSFP senditæki eru áfram á 17 vöttum fyrir allar stillingar sem tengja OSFP rofa, OSFP og QSFP112 millistykki og DPU samtímis.
• Með því að tengja tvítengja-senditæki með 1:2 trefjaskiptasnúrum við 400G senditæki myndast sjálfkrafa 200Gb/s senditæki með því að virkja aðeins 2 rásir og dregur sjálfkrafa úr orkunotkun í 400G senditækinu úr 9 í 6,5 vött.
• Tvöfaldir-port senditæki þurfa að panta tvo trefja í ákveðinni lengd sem krafist er.
• Hver trefjarstrengur getur verið mismunandi langur. Báðar trefjarnar þurfa að vera af sömu gerð: báðar beinar eða báðar klofnar og ekki blandaðar.
• Báðar trefjarnar ættu að vera um það bil sömu lengdar til að koma í veg fyrir mismunandi töf á trefjum (4,5ns/metra).
• Ekki er hægt að nota beinar og klofnar trefjar á sama tíma í Twin port OSFP senditækjum.

Samsetningarnar af Twin port 2x400G OSFP, 400G single port OSFP/QSFP112, ConnectX-7 og BlueField-3 innihalda allar bæði InfiniBand og Ethernet samskiptareglur sem eru virkjaðar við innsetningu
í InfiniBand eða Ethernet rofa. Þetta gerir eitt sett af snúrum, sendimóttökum, millistykki og DPU kleift að nota margvíslega á neti – sérstaklega í DGX kerfum þar sem hægt er að nota litla-seinkun InfiniBand rofa fyrir GPU-til-GPU netkerfi og Ethernet rofakerfi fyrir geymslu og klasasamskipti.



Notkunartilvikin innihalda:

1. Skiptu-í-skipti við 800Gb/s eða í tvo rofa á 400Gb/s
2. Skiptu-í-tvær samsetningar af 400G ConnectX-7 og/eða BlueField-3
3. Skiptu-í-fjórar samsetningar af 200G ConnectX-7 og/eða BlueField-3
4. Rofi tengdur við DGX H100 „Viking“ CPU undirvagninn við Cedar-7 flókið



1. Skiptu-í-skipti við 800Gb/s eða í tvo rofa á 400Gb/s

Þessi uppsetning gerir kleift að flytja 800Gb/s á milli tveggja rofa með því að nota eitt, 17-Wött tveggja-tengi, finndu-efri DR8 senditæki í hverjum rofa og tvær beinar trefjasnúrur (MFP7E30-Nxxx) allt að 100 metrar{{12}. 500 metra útgáfa (-NM) er einnig fáanleg fyrir lengri skiptingu til að skipta. Einnig er hægt að beina 400G tenginum tveimur í aðskilda rofa á 400Gb/s hvor.

2. Skiptu-í-tvær samsetningar af 400G ConnectX-7 og/eða BlueField-3

Tveggja tengi OSFP senditæki sem notar tvær beinar trefjasnúrur getur stutt allt að tvær millistykki og/eða DPU samsetningar. Hver af tveimur, 4-rása trefjasnúrunum (MFP7E30) getur tengst 400G senditæki allt að 100-metra í annað hvort OSFP (MMS4X00-NS400) eða QSFP112 (MMS1X00{{04}}NS40. Rafeindatæknin, ljósfræðin og sjóntengin eru þau sömu fyrir bæði OSFP og QSFP112 formþætti með einum tengi og orkunotkun er 9 WattsA Twin port OSFP senditæki sem notar tvo beina trefjasnúra sem geta stutt allt að tvö millistykki og/eða DPU samsetningar. Hver tveggja, 4 rása trefjasnúru (MFP7E30) getur tengst 400G senditæki allt að 100 metra í annað hvort OSFP (MMS4X00-NS400) eða QSFP112 (MMS1X00-NS400) formstuðli. Rafeindatæknin, ljósfræðitengin og sjóntengin eru þau sömu fyrir bæði OSFP með eintengi og QSFP112 formþætti og orkunotkun er 9 vött.
- Aðeins ConnectX-7/OSFP styður OSFP með einni tengi.
- QSFP112 form-þátturinn er notaður í ConnectX-7/QSFP112s og/eða BlueField-3/QSFP112 DPUs.
Hægt er að nota hvaða samsetningu sem er af ConnectX-7 og BlueField-3 með OSFP eða QSFP112 á sama tíma á Twin port OSFP senditækjum.



3. Skiptu-í-fjórar samsetningar af 200G ConnectX-7 og/eða BlueField-3

Tveggja tengi OSFP senditæki sem notar tvær, 1:2 trefjaskiptasnúrur geta stutt allt að fjórar millistykki og/eða DPU samsetningar. Hvor tveggja, 4-rása 1:2 trefjaskiptasnúru (MFP7E40-N0xx) getur tengst 400G senditæki allt að 50-metra í annað hvort OSFP (MMS4X00-NS400) eða QSFP112 (MMS4000) formi-NSfactor. Rafeindatæknin, ljóstengið og sjóntengin eru þau sömu fyrir bæði OSFP og QSFP112 formþætti með einum tengi. Tveggja trefja klofnar enda (2x100G-PAM4) stillingar búa sjálfkrafa til 200G NDR200 senditæki úr 400G senditækinu og dregur úr orkunotkun þess úr 9 í 6.
Vött. Tveggja tengi OSFP orkunotkun er áfram 17 vött.
- Aðeins ConnectX-7/OSFP-tæki geta samþykkt OSFP með einni tengi.
- QSFP112 form-þátturinn er notaður í ConnectX-7/QSFP112s og/eða BlueField-3/QSFP112 DPUs.

- Hámarksfjarlægð bein trefja er 100 metrar, en hámarksfjarlægð klofnings er 50 metrar.

4. Skiptu-í-DGX H100 GPU kerfi

DGX-H100 inniheldur átta „Hopper“ H100 GPU í efsta undirvagnshlutanum, tvo örgjörva, geymslu og InfiniBand og/eða Ethernet netkerfi í neðsta hluta miðlarans. Þetta inniheldur átta 400Gb/s ConnectX-7 ICs sem eru festir á tvö millihæðarborð sem kallast "Cedar-7" kort fyrir GPU-til-GPU InfiniBand eða Ethernet netkerfi. Inn-/útsendingar kortanna eru fluttar innbyrðis í fjögur 800G Twin- OSFP búr með innri hitakössum ofan á búrunum sem eru festir á framhliðina. Þetta krefst þess að nota flat-top senditæki, ACC og DAC í DGX H100. 400G IB/EN rofarnir þurfa 2x400G senditæki með finndu toppi til viðbótarkælingar vegna minnkaðra loftflæðisinntaka í rofanum.
Cedar-7-to-Switch hlekkirnir geta verið annað hvort einstillingar eða fjölstillingar ljósfræði eða ACC virkar koparsnúrur og í InfiniBand eða Ethernet.
Hver Twin-port 2x400G senditæki gefur tvo 400G ConnectX-7 tengla frá DGX yfir á Quantum-2 eða Spectrum-4 rofann. Þetta dregur úr offramboði ConnectX-7 kortsins, flækjustiginu og fjölda sendiviðtaka samanborið við DGX A100, sem notar 8 aðskilda HCA og 8 senditæki eða AOC og tvo ConnectX-6 til viðbótar fyrir InfiniBand eða Ethernet geymslu. Að auki, fyrir hefðbundið net til geymslu, klasa og stjórnun, styðja DGX einnig-H100 og upp-H100-hólf og upp-7. BlueField-3 DPU í InfiniBand og/eða
Ethernet fyrir I/O geymslu og viðbótarnet með 400G eða 200G með OSFP eða QSFP112 tækjum. Þessar PCIe kortarauf eru staðsettar á báðum hliðum OSFP GPU búranna og nota aðskildar snúrur og/eða senditæki.
